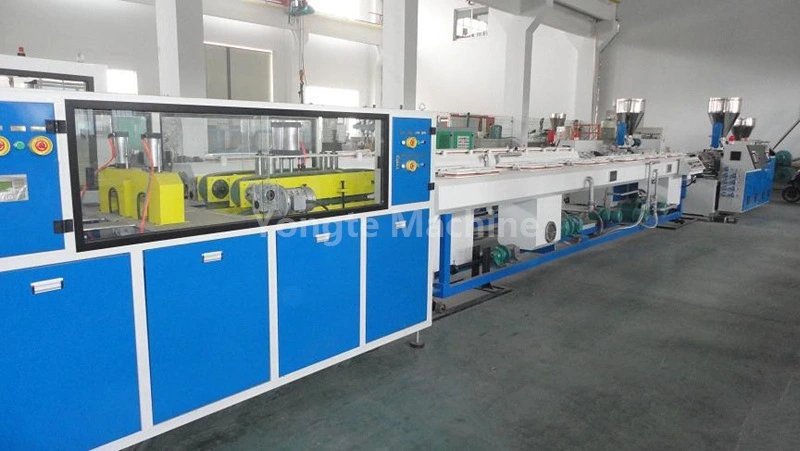

16-50 mm PVC-productielijn met dubbele buis

De 16-50 mm PVC-dubbele pijpproductielijn van de Yongte-fabriek is een geavanceerd, krachtig productiesysteem dat speciaal is ontworpen voor de gelijktijdige en continue extrusie van twee PVC-buizen in één enkele bewerking, waardoor de algehele productie-efficiëntie en outputconsistentie aanzienlijk worden verbeterd. Deze geavanceerde productielijn omvat een speciaal ontworpen conische dubbelschroefsextruder, die is uitgerust met een geoptimaliseerde schroefgeometrie en verbeterde mengmogelijkheden om een ​​grondige en uniforme plasticisering van verschillende PVC-harstypen, zoals SG-5, UPVC en CPVC, te garanderen, samen met andere noodzakelijke additieven. Als gevolg hiervan bereikt het een indrukwekkende productiesnelheid van 12 tot 15 meter per minuut voor PVC-buizen met dubbele holte binnen het diameterbereik van 16-50 mm. De belangrijkste voordelen van dit systeem zijn onder meer een hoge mate van automatisering, uitzonderlijke operationele efficiëntie, superieure productkwaliteit, een ergonomische mechanische structuur, opmerkelijke energiebesparende prestaties en een intuïtieve, gebruiksvriendelijke bedieningsinterface.

Technische specificaties

Productdetails en functies

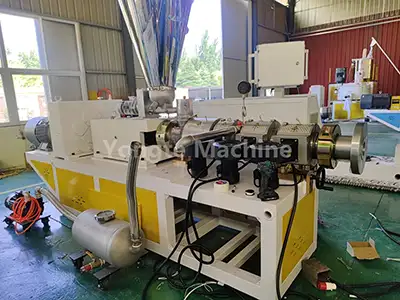

• Zeer efficiënt extrusiesysteem	▪ Uitgerust met een conische dubbelschroefsextruder met een geoptimaliseerd schroefontwerp, garandeert onze machine voor het maken van PVC-buizen een uniforme weekmaking van PVC-hars (SG-5, UPVC, CPVC) en additieven. De schroef en cilinder zijn gemaakt van een hoogwaardige bimetaallegering en SKD-gecoat, wat een uitzonderlijke slijtvastheid en corrosieweerstand biedt.

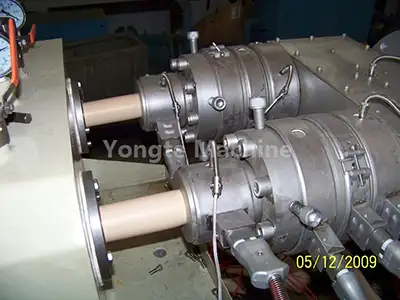

• PVC-buisvorm met dubbele holte	▪ Een gespecialiseerd extrusiegereedschap ontworpen om twee PVC-buizen gelijktijdig te produceren in één productielijn. Het beschikt over twee identieke kanalen (holtes) waardoor gesmolten PVC er doorheen kan stromen en tegelijkertijd twee buizen kan vormen.

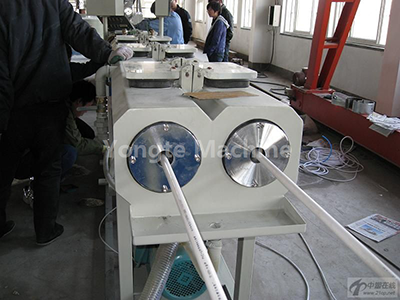

• Precisiekalibratie- en koeltank	▪ Integreert een vacuümtank met meerdere zones en een sproeikoelsysteem om de maatnauwkeurigheid van de pijpen te garanderen. De tank is volledig gemaakt van 304 roestvrij staal.

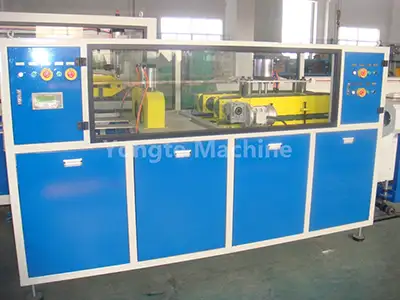

• PVC-buistractiemachine met dubbele holte	▪ Uitgerust met twee onafhankelijke trekholtes (dubbele sporen), trekt de machine tegelijkertijd twee PVC-buizen met snelheidssynchronisatie. Elke baan is voorzien van een verstelbaar klemmechanisme (pneumatische/hydraulische opties) om een ​​uniforme druk uit te oefenen, waardoor het slippen van de pijp, vervorming of lengteverschil tussen de twee pijpen wordt voorkomen.

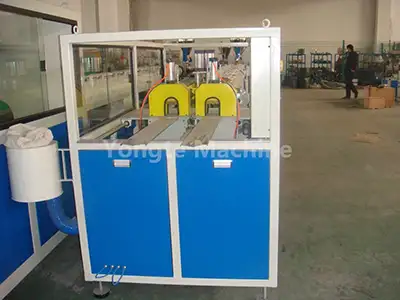

• Automatische PVC-pijpsnijmachine met dubbele holte	▪ Uitgerust met twee onafhankelijke, gesynchroniseerde snij-eenheden (één per pijpholte), voert de machine gelijktijdige sneden uit met ultrahoge synchronisatienauwkeurigheid. Elke unit is voorzien van een nauwkeurig ontworpen cirkelzaagblad dat is geoptimaliseerd voor PVC-materiaal, voor braamvrije, vlakke zaagsneden. Het gesynchroniseerde ontwerp garandeert identieke buislengtes (tolerantie ±2 mm) voor beide holtes, waardoor verspilling door niet-overeenkomende dubbele buizen wordt geëlimineerd en naleving van de ISO/ASTM/GB-dimensionale normen wordt gegarandeerd.

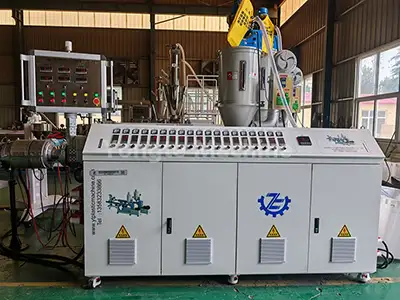

• Elektrisch regelsysteem	▪ Onze elektrische componenten maken gebruik van internationaal gerenommeerde merken van hoge kwaliteit, waaronder frequentieomvormers van ABB, magneetschakelaars van Siemens of Schneider, temperatuurregelaars van Omron, het PLC-besturingssysteem van Siemens en Innovance-servomotoren.

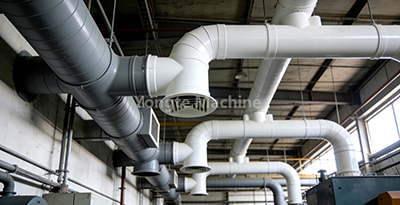

PVC-buistoepassingen

Onze machine voor het maken van PVC-buizen is zeer aanpasbaar en kan verschillende soorten PVC-buizen produceren, waaronder:

- UPVC-watertoevoerleidingen (compatibel met drinkwater)

- PVC afvoer-/afvalwaterleidingen

- Elektrische leidingbuizen

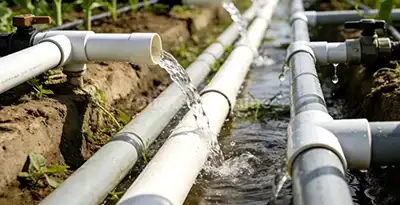

- Landbouwirrigatieleidingen

Succesvolle gevallen

Yongte richt zich op hoogwaardige, innovatieve kunststofleidingmachines. Door voortdurende upgrades is de productielijn van PVC-dubbele buizen van 16-50 mm zeer geprezen in binnen- en buitenland.
