Waarom mislukt schuim in de WPC-productielijn voor deurkozijnen?

2026-04-03 0 Laat een bericht achter

Oplossingen voor het oplossen van het niet-schuimende probleem bij de productie van WPC-deurkozijnen

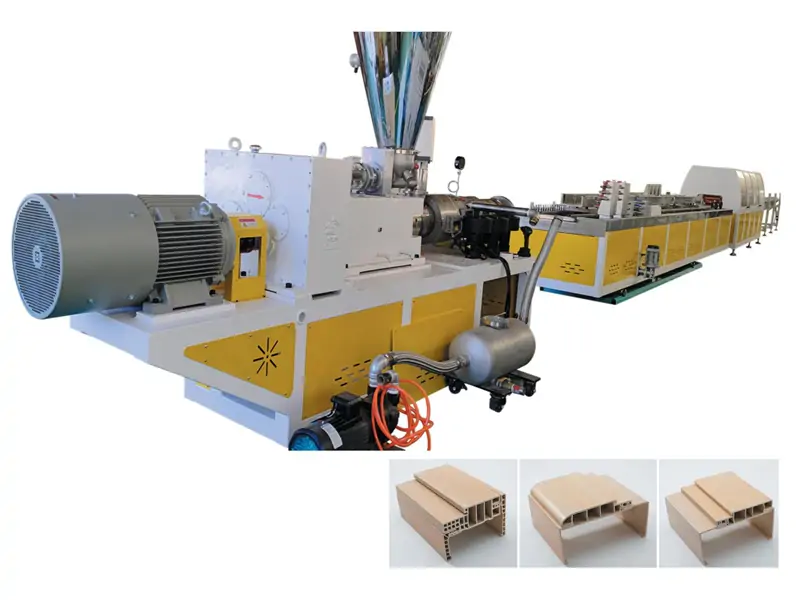

YongteWPC-deurkozijnproductiemachinecreëert deurkozijnen van topkwaliteit uit PVC-houtcomposietmateriaal door gebruik te maken van schuimtechnologie. Deze ultramoderne apparatuur combineert nauwkeurige temperatuurregelmodules en speciale schroefopstellingen om de combinatie van de PVC-matrix en houtvezels te perfectioneren. Ondertussen garandeert het schuimsysteem een gelijkmatige celverdeling, wat zowel de structurele sterkte als de warmte-isolerende eigenschappen van de afgewerkte deurkozijnen verbetert.

Veel operators ondervinden echter problemen met schuimvorming tijdens de productie, wat resulteert in een overmatig productgewicht en bijgevolg hogere productiekosten – factoren die kunnen leiden tot uitsluiting van de markt. Op basis van jarenlange ervaring in de sector hebben de ingenieurs van Yongte de volgende oplossingen samengesteld en geanalyseerd om het probleem van schuimvorming aan te pakken. De hieronder uiteengezette redenen verklaren waarom deurkozijnen van hout en kunststof niet schuimen tijdens extrusie en schetsen de stappen voor het uitvoeren van een zelfonderzoek.

I. Formulerings- en grondstoffenproblemen (meest voorkomende)

1. Defect of onvoldoende schuimmiddel

· Fenomeen: geen uitzetting bij het uitwerpen van de mal; extreem hoge dichtheid; harde textuur.

Oorzaken en oplossingen voor schuimmiddelen

Oorzaken	Oplossing
Onvoldoende dosering schuimmiddel (AC/NC/OBSH) (normaal bereik: 0,8–1,5 kg per 100 kg PVC)	Verhoog de hoeveelheid schuimmiddel met 0,2–0,3 kg per batch; geleidelijk aanpassen naar 1,0–1,2 kg per 100 kg PVC.
Schuimmiddel vertoont hygroscopiciteit, klontering, uitademing of een scherpe afname van de ontbindingsefficiëntie.	Vervang door een nieuwe batch schuimmiddel en bewaar deze in een droge omgeving.
De afwezigheid van activatoren (zoals ZnO of ZnSt) resulteert in te hoge ontledingstemperaturen en onvolledige ontleding.	Voeg 0,1–0,3 kg ZnO toe als activator om de ontledingstemperatuur te verlagen.

2. Ongebalanceerde schuimregelaar (bijv. ACR of schuimregelaar)

· Fenomeen: Er vindt geen schuimvorming plaats, of schuimvorming veroorzaakt een grove celstructuur of celinstorting.

Toepassing van schuimregelaar en oplossing

Schuimende regelaar

Probleempresentatie

Oplossing

Onvoldoende dosering

Lage smeltsterkte → Onvermogen om gassen op te vangen → Afwezigheid van schuimvorming of belbreuk

1. Standaarddosering: 5–8 kg (ACR530)

2. Als er geen schuimvorming optreedt: voeg 0,5–1 deel modifier toe om de smeltsterkte te verbeteren

3. Als er nog steeds geen schuimvorming optreedt: verlaag de dosering van het modificator met 0,3–0,5 kg om de smeltviscositeit te verlagen

Overmatige dosering

Overmatige smeltviscositeit → Beperkte uitzetting van de bellen → Hoge dichtheid zonder schuimvorming

1. Standaarddosering: 5–8 kg (ACR530)

2. Als er geen schuimvorming optreedt: voeg 0,5–1 deel modifier toe om de smeltsterkte te verbeteren

3. Als er nog steeds geen schuimvorming optreedt: verlaag de dosering van het modificator met 0,3–0,5 kg om de smeltviscositeit te verlagen

3. Ongebalanceerd smeersysteem (onjuiste interne/externe slipverhouding)

· Fenomeen: snelle of langzame plastificering; het niet uitzetten na het uitwerpen van de mal; verdonkerd oppervlak.

Smeerproblemen en oplossingen bij het schuimproces

Probleem	Oorzaak	Effect	Oplossing
Overmatige interne slip	Snelle plasticisering en voortijdige schuimvorming	Drukontlasting bij de matrijs; geen schuimvorming bij het uit de vorm halen	Verminder de interne slip en verhoog de externe slip
Overmatige externe slip	Lage smeltviscositeit en slechte gasinsluiting	Het niet schuimen	Typische smeermiddelverhouding: interne slip (stearinezuur) 0,5–0,9 kg; externe slip (PE-was of OPE) 0,3–0,8 kg
Onvoldoende smering	Slechte weekmaking, hoog koppel, ongelijkmatige temperatuurverdeling	Onvolledige ontleding van het schuimmiddel	Vergroot de interne slip en minimaliseer de externe slip

4. Overmatig vulmiddel, houtmeel of gerecycled materiaal

· Fenomeen: extreem droog materiaal; slechte smeltvloei; moeite met schuimen.

Fillerprobleem en oplossing

问题	解决方案
Een totale hoeveelheid vulstof (houtmeel + calciumcarbonaat) van meer dan 180–220 kg, of een verhouding gerecycled materiaal >30–50%, leidt tot een te hoge smeltsterkte en slechte gasdiffusie.	Beperk de verhouding gerecycleerd materiaal tot ≤30%; controleer het totale vulstofgehalte binnen 150–200 kg.
Ongedroogd houtmeel (vochtgehalte >2%) → verminderde warmteabsorptie, verminderde weekmaking en interferentie met schuimvorming.	Droog houtmeel bij 80–120°C gedurende 2–4 uur om een vochtgehalte van <0,5% te bereiken.

5. Onvoldoende of slechte thermische stabilisator

· Fenomeen: plaatselijke oververhitting, vergeling, voortijdige afbraak van het schuimmiddel en het niet schuimen bij het uitwerpen van de mal.

· Oplossingen:

o • Gebruik loodzout of calcium-zinkstabilisator van 4,5–6 kg om stabiliteit bij hoge temperaturen te garanderen.

• Overweeg een herformulering van het stabilisatiesysteem om voortijdige ontbinding en onbalans in de smering te voorkomen.

II. Extrusieprocesparameters (temperatuur / druk / schroefsnelheid)

1. Verkeerd temperatuurprofiel (primaire procesoorzaak)

· Niet-schuimende typische temperatuurproblemen:

Temperatuurprobleem en resultaat

Temperatuur probleem	Beïnvloeden	Resultaat
Vattemperatuur te laag	schuimmiddel ontleedt niet	geen schuimvorming
Te hoge temperatuur in de frontzone	voortijdige schuimvorming	verlies van interne matrijsdruk; geen uitzetting bij het ontvormen
Onvoldoende temperatuur van de vormholte	te stijve smelt	bubbels kunnen niet uitzetten

· Aanbevolen temperatuurprofiel (conische dubbelschroefsextruder):

o • Voerzone: 140–155°C (om voortijdige schuimvorming te voorkomen).

o • Smelt-/compressiezone: 160–175°C (ontledingsvenster schuimmiddel).

o • Loopstaart/flenszone: 165–178°C.

· • Matrijs/mondmatrijs: 160–172°C (5–10°C lager dan vattemperatuur).

Aanbevolen temperatuur voor elke zone

Zones	Temperatuursuggestie (Eenheid: °C)	Opmerking
Voederzone	140–155	om voortijdige schuimvorming te voorkomen
Smelt-/compressiezone	160–175	afbraakvenster voor schuimmiddel
Loopstaart/flenszone	165–178	-
Sterven/mond sterven	160–172	5–10°C lager dan de vattemperatuur

· Aanpassingsprocedure:

1. • Verhoog eerst de temperatuur met 5–10°C en kijk of er schuim ontstaat.

2. • Indien nog steeds niet schuimend: verhoog de temperatuur van de smeltzone met 5–8°C.

3. • Als voortijdige schuimvorming optreedt: verlaag de temperatuur in de toevoerzone met 5–10°C.

2. Schroefsnelheid en voeding komen niet overeen

Schroefsnelheidsprobleem en oplossing

Probleem met schroefsnelheid	Probleem manifestatie	Oplossing
Onvoldoende schroefsnelheid	Slechte weekmaking en langere verblijftijd → voortijdige schuimvorming of gasoplossing	Normaal bedrijfsbereik: 18-28 tpm; voor niet-schuimende omstandigheden verhoogt u de snelheid met 3-5 rpm om de afschuif- en weekmakerprestaties te verbeteren.
De schroefsnelheid is te hoog.	Oververhitting door afschuiving en snelle plastificering → voortijdige schuimvorming	Normaal bedrijfsbereik: 18-28 tpm; voor voortijdig schuimen, verlaag de snelheid met 3-5 rpm om de weekvorming te vertragen.
Voedingssnelheid en extrusiesnelheid komen niet overeen	Instabiliteit van de druk	Normaal bedrijfsbereik: 18-28 tpm

3. Onvoldoende druk binnen de matrijs

· Fenomeen: geen uitzetting bij het uitwerpen van de mal; hoge dichtheid.

· Oorzaken:

o • Overmatige matrijsafstand; onvoldoende compressieverhouding; voortijdige drukontlasting.

· Oplossingen:

o • Verklein de matrijsafstand op passende wijze en verhoog de kopdruk.

• Controleer op lekken in het vacuümsysteem of overmatige evacuatie.

III. Problemen met apparatuur en matrijzen

Machineprobleem en oplossing

Machineprobleem	Probleembeschrijving	Oplossing
Extruderschroef slijtage	Verminderde compressieverhouding, slechte weekmaking, lage druk	schroef vervangen of repareren
Onnauwkeurige temperatuurregeling	De werkelijke temperatuur wijkt >10°C af van de weergegeven waarde	herkalibreren thermokoppels
Vormloperontwerp	Dode zones, materiaalophoping of ongelijkmatige temperatuurverdeling	polijsten, reinigen en/of verwarmingsbanden toevoegen
Uitlaat/vacuümsysteem	Overmatige zuigkracht → verwijdering van schuimgas	verlaag de vacuümdruk

IV. Snelle stappen voor probleemoplossing (in volgorde van prioriteit)

1. Materiaalstripanalyse:

o • Volledig gebrek aan uitzetting na het uitwerpen van de mal → onvoldoende schuimmiddel, niet-afgebroken schuimmiddel of te lage temperatuur.

o • Bellenvorming in de matrijs, maar geen uitzetting na het uit de mal halen → voortijdige schuimvorming (overmatige hitte in de frontzone of overmatige interne slip).
