Yongte Extruder elektrische schakelkast optimaliseerde de kwaliteit en het ontwerp

Yongte Extruder elektrische schakelkast: voordelen en belangrijkste kenmerken

Algemene structuur en lay-out

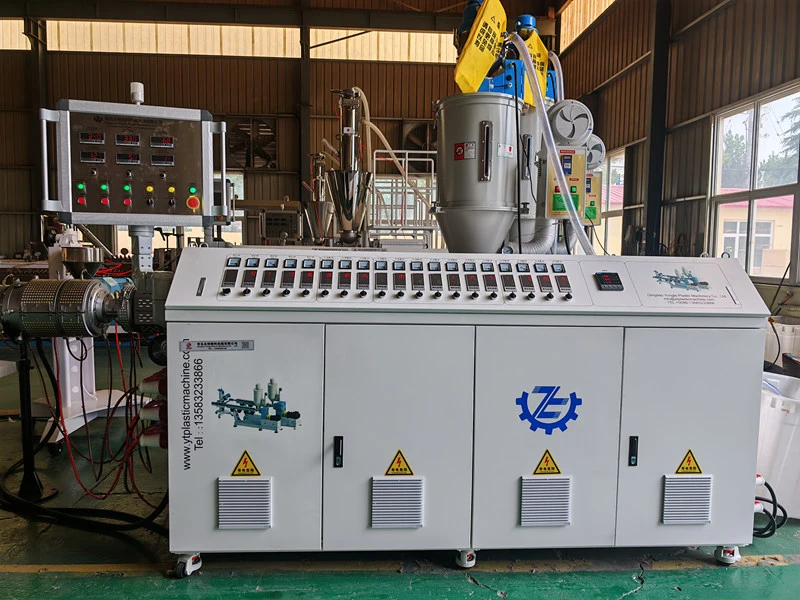

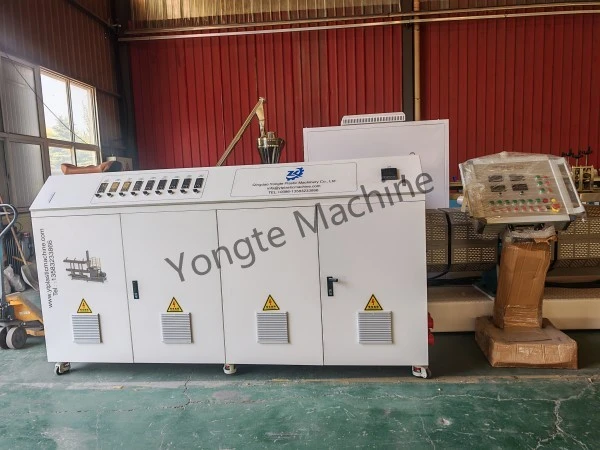

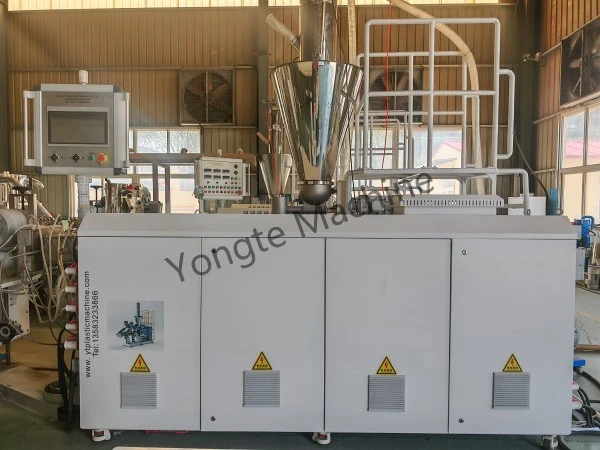

De Yongte elektrische schakelkast voor kunststofextruders is een industrieel besturingssysteem dat speciaal is ontworpen voor Yongte kunststof extrusielijnen. Het biedt stroomverdeling, logische besturing, signaaloverdracht en veiligheidsbescherming voor het gehele extrusiesysteem.

Hoogtepunten van het lay-outontwerp

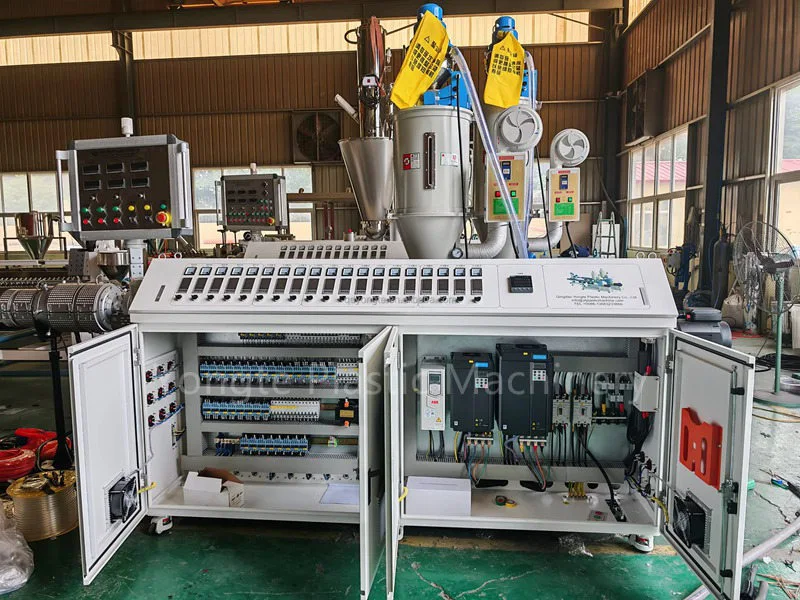

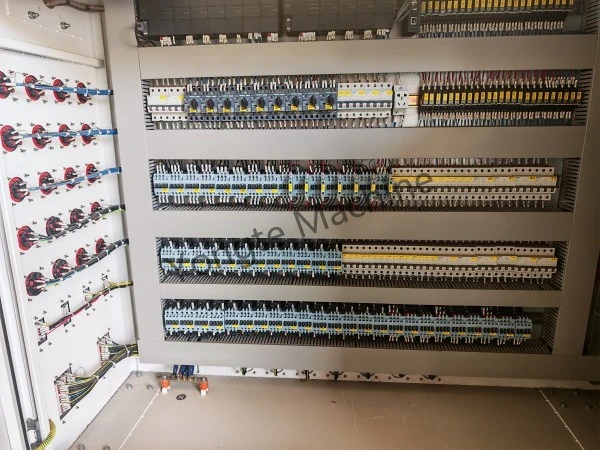

- Gelaagde modulaire lay-out: de kast heeft een meerlaags horizontaal zoneringsontwerp, als volgt van boven naar beneden gerangschikt:

- Toplaag: PLC en besturingsmodules; klemmenblokken (signaalbedradingsgebied)

- Middelste laag: hoofdstroomonderbrekers, luchtschakelaars, contactor-/relaisgroepen

- Onderste laag: tussenrelais met hoge dichtheid; klemmenblokken (I/O-signaalgebied)

- Linkerkant: Kabelinlaat-/uitlaatterminals; aardings- en potentiaalvereffeningsterminals

- Duidelijke zonering en fysieke scheiding van stroom- en besturingscircuits: Voedingscomponenten met hoge stroomsterkte (bijv. hoofdonderbrekers, contactors) zijn fysiek geïsoleerd van laagspanningsbesturingselementen (bijv. relais, signaalklemmenblokken) om elektromagnetische interferentie te elimineren en het onderhoud te vereenvoudigen.

- Gestandaardiseerde bedrading en eersteklas vakmanschap: alle kabels zijn kleurgecodeerd (volgens industriële normen - rood (L1), blauw (L2), geel (L3), zwart (neutraal) en groen/geel (aarde) - voor stroom- en besturingscircuits. Klemmenblokken zijn uniform genummerd en de bedrading is overzichtelijk en veilig en voldoet aan strenge eisen voor industriële elektrische installaties.

1. Kernvoordelen en technische kenmerken

Hoge betrouwbaarheid en veiligheid

- Uitgebreid beveiligingssysteem:

Meertraps luchtschakelaars en stroomonderbrekers bieden gecoördineerde bescherming tegen overbelasting, kortsluiting en reststroom (lekkage) voor zowel de hoofdvoeding als individuele aftakkingen, waardoor trapsgewijze storingen worden voorkomen en de operationele continuïteit van het hele systeem wordt gegarandeerd.

Waarschuwingslabels voor hoogspanning zijn op de buitenkant van de kast aangebracht en de kastdeur is voorzien van een veiligheidsvergrendeling die automatisch de stroom uitschakelt bij het openen – volledig in overeenstemming met GB/T 5226.1 en andere internationale industriële veiligheidsnormen.

Aan de onderkant van de kast is een onafhankelijke geaarde koperen rail geïnstalleerd, die zorgt voor een betrouwbare aarding met lage impedantie van alle interne apparatuurbehuizingen om de gevaren van statische ontlading en lekkage te beperken.

- Componentselectie met hoge specificaties:

Kerncomponenten, waaronder stroomonderbrekers, contactors en relais, zijn afkomstig van toonaangevende fabrikanten van industriële kwaliteit (bijv. Siemens, Schneider Electric, Chint), geselecteerd vanwege uitzonderlijke duurzaamheid onder frequente start-stop-cycli en elektromagnetische interferentie, waardoor een ononderbroken 24/7 werking van de extruder wordt ondersteund.

Klemmenblokken maken gebruik van veerklem- of schroeftype-ontwerpen met hoge stroomsterkte om robuuste, trillingsbestendige verbindingen te garanderen, waardoor de risico's van losraken, vonken of thermische degradatie tijdens langdurig gebruik onder hoge belasting worden geminimaliseerd.

Modulariteit en schaalbaarheid

- Gestandaardiseerd modulair ontwerp:

Zowel de stroom- als de besturingscircuits volgen een gestandaardiseerde modulaire architectuur, waardoor snelle aanpassing aan diverse Yongte-extruderconfiguraties mogelijk is, waaronder (enkele schroef, dubbele schroef en modellen met verschillende motorvermogens) en een naadloze integratie van toekomstige upgrades van de productielijn mogelijk wordt gemaakt (bijvoorbeeld hulptoevoersystemen, geautomatiseerde werkstations of inline kwaliteitscontrole).

- Voldoende gereserveerde ruimte:

De kast beschikt over royale gereserveerde klemmenblokposities en montageruimte, waardoor flexibele uitbreiding van I/O-signalen en stroomcircuits mogelijk is om aan klantspecifieke eisen te voldoen, zoals gravimetrische meetfeeders, realtime online sensoren of automatische schermwisselaars.

Anti-interferentie en operationele stabiliteit

- EMC-conform ontwerp:

Een strikte fysieke scheiding tussen de voedings- en besturingsbedrading, het gebruik van afgeschermde kabels voor gevoelige signalen en een geoptimaliseerde aardingtopologie onderdrukken effectief de elektromagnetische interferentie die wordt gegenereerd door apparaten met een hoog vermogen (zoals omvormers, motoren), waardoor een stabiele, ruisvrije werking van PLC's, sensoren en HMI-displays wordt gegarandeerd.

- Thermisch beheer en aanpassingsvermogen aan het milieu:

Ventilatielamellen geïntegreerd in kastdeuren en zijpanelen bevorderen natuurlijke convectiekoeling, handhaven optimale bedrijfstemperaturen voor interne componenten en voorkomen thermische veroudering.

Een stofdicht kastontwerp met deuren met pakkingen en afgedichte kabelingangen zorgt voor betrouwbare prestaties in veeleisende fabrieksomgevingen die worden gekenmerkt door stof, olienevel en mechanische trillingen, waardoor de levensduur van de componenten wordt verlengd.

Bedienings- en onderhoudsgemak

- Intuïtieve mens-machine-interactie:

Een ingebouwd touchscreen-bedieningspaneel aan de buitenkant van de kast maakt realtime monitoring en aanpassing met één druk op de knop mogelijk van kritische extrusieparameters, waaronder vattemperatuur, schroefsnelheid, smeltdruk en uitvoersnelheid, met een duidelijke, gebruiksvriendelijke interface die is geoptimaliseerd voor operatorefficiëntie.

- Snel onderhoudsontwerp:

Alle componenten en klemmenblokken zijn uniform gelabeld en verwijzen naar de officiële elektrische schema's, waardoor een snelle foutdiagnose en -oplossing mogelijk is.

Dankzij de gelaagde fysieke lay-out kunnen technici defecte circuits isoleren en toegang krijgen zonder uitgebreide demontage, waardoor ongeplande downtime aanzienlijk wordt verminderd.

De speciale kabelinlaatzone aan de linkerkant maakt gebruik van onafhankelijke, trekontlastende terminals voor een veilige kabelverankering, waardoor toekomstige herconfiguratie of veldaanpassingen worden gestroomlijnd.

Extruderspecifieke aanpassing

- Nauwkeurige vermogensafstemming:

Stroomcircuits zijn ontworpen om exact te voldoen aan de vereisten van het motorvermogen, de verwarmingsbelasting en de hulpaandrijving van Yongte-extruders, waardoor een stabiele, niet-fluctuerende voeding naar verwarmingselementen, hoofd- en hulpmotoren, waterpompen en andere kritische belastingen wordt gegarandeerd, waardoor het risico van overbelasting, onderspanning of fase-onbalans wordt geëlimineerd.

- Geoptimaliseerde besturingslogica:

Voorgeladen extruderspecifieke besturingsalgoritmen ondersteunen gesegmenteerde cilindertemperatuurprofilering, closed-loop schroefsnelheidsregeling, gesynchroniseerde toevoercontrole en intelligente zelfdiagnose van fouten, afgestemd op de unieke procesvereisten van diverse thermoplastische toepassingen, waaronder WPC-, PVC-, PE- en gerecyclede PET-extrusie.

- Redundantieontwerp:

Kritieke circuits, inclusief die voor de hoofdaandrijfmotor en individuele verwarmingszones, bevatten ingebouwde capaciteit om tijdelijke belastingsschommelingen te absorberen en een continue, ononderbroken productie te ondersteunen, zelfs onder variabele bedrijfsomstandigheden.

2. Synergievoordelen met het complete extrudersysteem

- Geïntegreerde systeemintegratie:

De kast is volledig voorbedraad en in de fabriek getest in combinatie met de hoofdeenheid van de extruder. Alle interne bekabeling en functionele inbedrijfstelling zijn vóór de levering voltooid, waardoor alleen de aansluiting van de hoofdstroomvoorziening ter plaatse nodig is voor onmiddellijke productiegereedheid, waardoor de installatietijd en complexiteit ter plaatse worden geminimaliseerd.

- Mobiliteit en milieubescherming:

Zware zwenkwielen gemonteerd op de kastbasis zorgen voor een soepele, gereedschapsloze verplaatsing binnen de werkplaats. De kastbehuizing maakt gebruik van corrosiebestendig, oliebestendig gepoedercoat plaatstaal, ontworpen voor duurzaamheid op lange termijn in industriële productieomgevingen.

- Branding en naleving van regelgeving:

Op de kast zijn het Yongte-merklogo en de officiële contactgegevens prominent aanwezig. Het voldoet volledig aan de belangrijkste exportcertificeringsnormen, waaronder CE en UL, om te voldoen aan de wereldwijde regelgeving en nalevingsvereisten voor buitenlandse klanten.

Samenvatting

De elektrische schakelkast van de Yongte-extruder is een industrieel, zeer betrouwbaar en toepassingsgeoptimaliseerd elektrisch regelsysteem. De belangrijkste voordelen zijn onder meer:

✅ Veilig en betrouwbaar: beschermingsarchitectuur op meerdere niveaus, hoogwaardige industriële componenten en 24/7 operationele paraatheid

✅ Rationele indeling: modulaire, gelaagde fysieke organisatie; strikte scheiding van stroom- en besturingscircuits; effectieve EMI-beperking; vereenvoudigde onderhoudstoegang

✅ Hoge schaalbaarheid: royale gereserveerde ruimte voor I/O-uitbreiding en stroomupgrades, ter ondersteuning van de veranderende behoeften van de productielijn en aangepaste integraties

✅ Premium vakmanschap: gestandaardiseerde, kleurgecodeerde bedrading; uniforme etikettering; precisiemontage in lijn met internationale normen voor elektrische installatie

✅ Hoge procesaanpasbaarheid: Extrusiespecifieke besturingslogica en redundantie – zorgen voor consistente, stabiele prestaties bij diverse kunststofverwerkingstoepassingen

Deze geavanceerde schakelkast dient als fundamentele garantie voor een stabiele, efficiënte en betrouwbare werking van Yongte-extruders, met name geschikt voor zeer betrouwbare productieomgevingen, waaronder hout-kunststofcomposietlijnen (WPC), kunststofbuisextrusie, kunststofplaat- en profiellijnen en recyclingsystemen voor afvalplastic.
