De invloed van gegolfde golfvorm op de productprestaties van enkelwandige gegolfde buizen

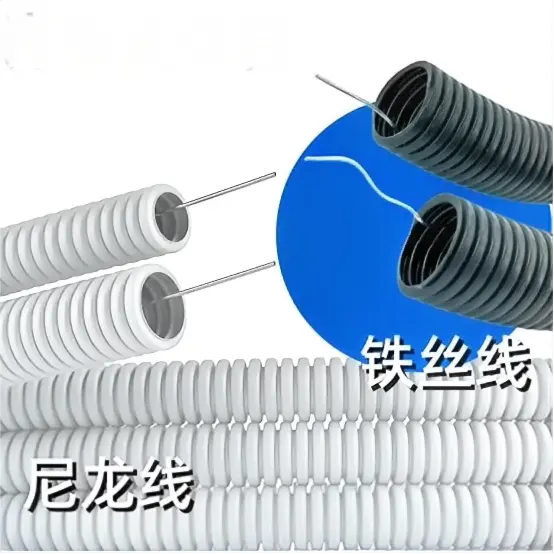

Enkelwandige gegolfde buizen bieden een uitgebreide toepassingsveelzijdigheid dankzij hun unieke structurele ontwerp en materiaaleigenschappen. Ze dienen als ideale oplossingen voor afvoersystemen in woon- en commerciële gebouwen, waarbij ze regen- en afvalwater efficiënt kanaliseren met een optimale stroomcapaciteit. In kabelbeheerscenario's fungeren deze leidingen als robuuste beschermende leidingen voor elektrische en communicatiekabels, waarbij duurzaamheid wordt gecombineerd met flexibele installatiemogelijkheden. De lichtgewicht constructie minimaliseert de hanteringsinspanningen tijdens de installatie, terwijl de inherente corrosieweerstand zorgt voor prestatiestabiliteit op de lange termijn onder uiteenlopende omgevingsomstandigheden. Bovendien strekt hun toepassing zich uit tot landbouwirrigatiesystemen, waar ze een nauwkeurige waterdistributie naar gewassen vergemakkelijken, waardoor de irrigatie-efficiëntie en het gebruik van hulpbronnen worden verbeterd.

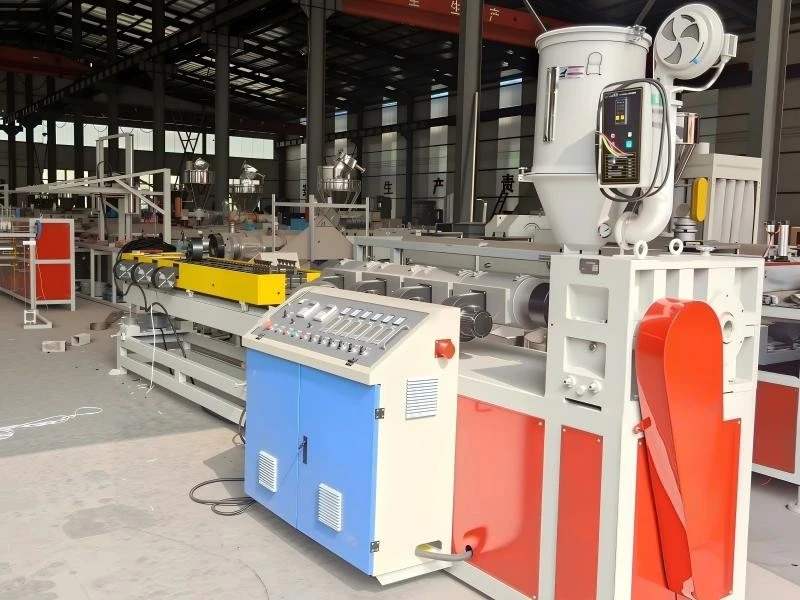

Wanneer wij gebruikenenkelwandige gegolfde buismachineOm gegolfde buizen te maken, zijn er verschillende soorten golfkamvormen die kunnen worden gemaakt volgens de gebruiksvereisten. De vorm van de golftop dient als de structurele kernparameter die de ringstijfheid, flexibiliteit, slagvastheid, spanningsverdeling, vloeistofdynamica en installatie-efficiëntie van enkelwandige gegolfde buizen bepaalt.

1. Reguliere golfpiekvorm en kernprestatie-invloed

1. Trapeziumvormige golf (meest gebruikt in de techniek, goed voor ongeveer 76%)

· De structuurkenmerken zijn als volgt: de top is vlak, de zijwand is hellend en de trog is grotendeels afgerond.

· Prestatie-impact

o Hoge omtreksstijfheid: het grote steunoppervlak van het golfpiekvlak biedt sterke weerstand tegen radiale drukkrachten, waardoor de realisatie van hoge stijfheidsgraden (SN4–SN16) mogelijk wordt.

o Spanningsconcentratie: spanningsconcentratie treedt gemakkelijk op in de scherpe hoek van de golfpiek, de maximale gemeten spanning kan 2,3 keer de gemiddelde spanning bereiken, en vermoeiingsscheuren zijn gemakkelijk onder langdurige belasting.

o De slagvastheid is over het algemeen slecht: de scherpe hoek heeft een slechte absorptie van de impactenergie en de impactsterkte van een eenvoudig ondersteunde balk is meestal laag.

o Economie: hoge structurele efficiëntie, minder materiaalverbruik bij dezelfde stijfheid.

· Toepassingsscenario's: conventionele projecten met hoge stijfheidseisen, zoals gemeentelijke riolering, rioolwaterafvoer en communicatiebekabeling.

2. Cirkelboog / sinusgolf

· De structuurkenmerken zijn een soepele overgang van de golfpiek en -dal zonder scherpe hoeken.

· Prestatie-impact

o De spanningsverdeling is uniform: geen spanningsconcentratiepunten, uitstekende weerstand tegen vermoeiing en scheuren, lange levensduur.

o Goede flexibiliteit: sterk axiaal en omtrekvervormingsvermogen, goed aanpassingsvermogen aan ongelijkmatige zetting van de fundering.

o Lage stijfheidsefficiëntie: bij hetzelfde materiaalgebruik is de ringstijfheid lager dan die van de trapeziumvormige golf, waardoor extra wanddikte of golfhoogtecompensatie nodig is, wat de kosten verhoogt.

o Het contactoppervlak van de golfpiek is klein en de lokale compressie is gemakkelijk concaaf.

· Toepassingsscenario's: fundering in zachte grond, sleufloze constructie, veelvuldig buigen van kabelgeleiding en tijdelijke drainage.

3. U-vormige golf

· De structuurkenmerken zijn als volgt: de top is zacht, de trog is een grote boog en de hele vorm lijkt op een rechthoek met afgeronde hoeken.

· Prestatie-impact

o De uitgebreide prestaties zijn uitgebalanceerd: het heeft de stijfheid van een trapeziumgolf en de flexibiliteit van een cirkelgolf, en de spanningsverdeling is uniformer.

o Uitstekende vloeistofprestaties: gladde binnenwand, lage vloeistofweerstand, sterk zelfreinigend vermogen en weerstand tegen modderophoping.

o Stabiele installatie: het grote contactoppervlak aan de buitenkant voorkomt wegrollen tijdens de installatie, wat een veilige constructie mogelijk maakt.

· Toepasbare scenario's: drainage van landbouwgrond, opvang van regenwater en gemeentelijke pijpleidingen met matige belasting.

4. V-vormige golf

· Structurele kenmerken: scherpe toppen, smalle troggen en kleine laterale wandhoeken.

· Prestatie-impact

o Hoge lokale stijfheid: de golfpiek heeft een sterk anti-lek- en anti-impactvermogen, wat geschikt is voor het transporteren van vaste deeltjes.

o Extreem slechte flexibiliteit: moeilijk axiaal te buigen en gevoelig voor breuken op het buigpunt.

o De spanningsconcentratie is ernstig en er kan gemakkelijk een scheur optreden bij de scherpe hoek van de golfpiek en -dal, dus de wanddikte moet worden verdikt om dit te compenseren.

· Toepassingsscenario's: transport van industrieel afvalresiduen, mijndrainage en speciale schokbestendige werkomstandigheden.

5. Composiet/gebogen golf (bijv. S-Rib)

· De structuurkenmerken zijn de microboog bovenaan de golftop en de overgang van de kromming van de zijwand, die de voordelen van trapeziumvormige en cirkelvormige golven combineren.

· Prestatie-impact

o Samenwerkingsverbetering: Terwijl de hoge ringstijfheid behouden blijft (bijv. SN8), kan de slagsterkte van eenvoudig ondersteunde balken met meer dan 20% worden verhoogd.

o Stressoptimalisatie: het elimineren van scherpe hoeken vermindert de spanningsconcentratie aanzienlijk en verbetert de betrouwbaarheid op lange termijn.

o De kosten zijn hoger vanwege de complexe mal en het complexe proces.

· Toepasbare scenario's: gemeentelijke projecten van hoge kwaliteit, sleufloze pijpdoorpersing en ondergrondse pijpleidingen over lange afstanden.

II. Systematische invloed van golfvorm op kritische prestaties

III. Kernprincipes van modelselectie

1. Stijfheidsprioriteit: zware belasting, diepe ingraving, scenario's met hoge bodembedekking → selecteer trapeziumvormige golf of samengestelde golf.

2. Flexibele prioriteit: zachte grond, zettingsgevoelig, niet-uitgraving → selecteer booggolf of U-vormige golf.

3. Vloeistofprioriteit: drainage, rioolwaterafvoer en anti-verstopping → selecteer U-vormige golf of booggolf.

4. Prioriteit slagvastheid: transport van vast-vloeistofmengsel, mijn, industrie → selecteer V-golf of samengestelde golf.

5. Kostenprioriteit: conventioneel gemeentelijk en draadsnijden → trapeziumvormige golf heeft de voorkeur.

IV. Synergetische effecten van piekondersteunende parameters

De optimale prestatie van de golftopvorm kan worden bereikt door het gecoördineerde ontwerp van golfhoogte, golfafstand en wanddikte.

· Golfhoogte: Hoe hoger de golfhoogte, hoe hoger de ringstijfheid, maar de flexibiliteit neemt af en het materiaal neemt toe.

· Golfafstand: Als de golfafstand te klein is, wordt de axiale stijfheid excessief hoog, wat ongunstig is voor zettingsadaptatie; als de golfafstand te groot is, wordt de omtreksondersteuning onvoldoende, wat leidt tot plaatselijke knik.

· Wanddikte: Voor golven met scherpe randen (trapeziumvormig of V-vormig) moet de wand op de juiste wijze verdikt worden bij de golftop om de spanningsconcentratie te verminderen.
